constitution

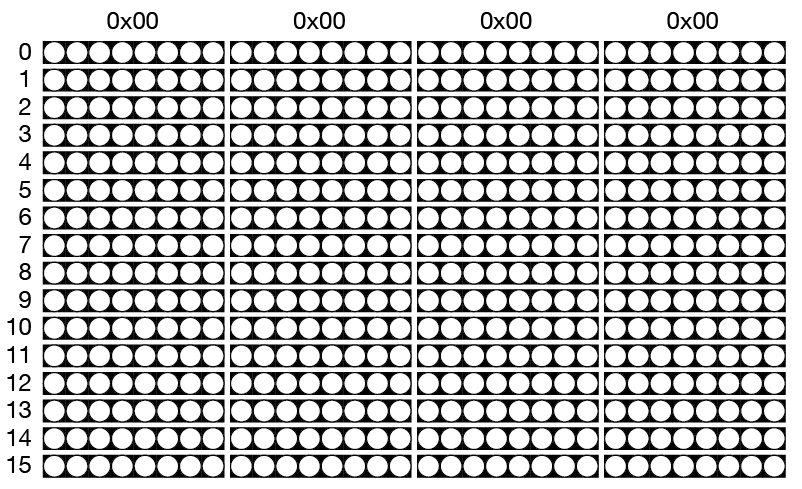

note : fonctionnement par ligne.

librairie

Propriétés

type	identifiant	usage
private
uint8_t	clk, r1, stb, oe, a, b, c, d	pins
uint8_t[]	*displaybuf	buffer
uint16_t	width, height	taille du panneau
uint8_t	mask	?
uint8_t	state	on/off (0/1)
public

Méthodes

identifiant	paramètres	usage
LEDMatrix	a, b, c, d, oe, r1, stb, clk	constructeur
begin	*displaybuf, width, height	initialisation ?
drawPoint	x, y, pixel	permet d'allumer/éteindre un pixel à une position x,y. pixel = 0/1 (allumé/éteint)
drawRect	x1, y1, x2, y2, pixel)	dessine un rectangle. pixel : cf ci-dessus.
drawImage	xoffset, yoffset, width, height, *image	dessine une image. *image = ?
clear		“turn off 1/16 leds and turn on another 1/16 leds” ?
scan		?
reverse		inverse les pixels allumés et éteints
isReversed		retourne la valeur de mask
on		turn on the led matrix ?
off		turn off the led matrix ?

Code minimal (proposition)

Nécéssite les librairies appropriées

#include "LEDMatrix.h"

#define WIDTH   32
#define HEIGHT  16

LEDMatrix matrix(4, 5, 6, 7, 8, 9, 10, 11);     // LEDMatrix(a, b, c, d, oe, r1, stb, clk);
uint8_t displaybuf[WIDTH *HEIGHT / 8];          // Display Buffer
int frequency= 1000;

void setup() {
    matrix.begin(displaybuf, WIDTH, HEIGHT);
    Serial.begin(9600);
}

void loop() {
    static uint32_t lastCountTime = 0;
    static uint8_t count = 0;

    matrix.scan();

    if ((millis() - lastCountTime) > frequency) {
        lastCountTime = millis();
        // votre code ici
    }
}

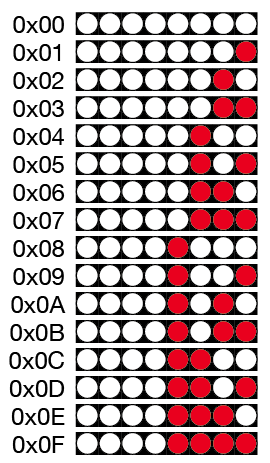

buffer

On peut spécifier un buffer :

uint8_t displaybuf[WIDTH *HEIGHT / 8] = {
  0x00, 0x00, 0x00, 0x00, // 0
  0x00, 0x30, 0x0C, 0x00, // 1
  0x00, 0x48, 0x12, 0x00, // 2
  0x00, 0x44, 0x22, 0x00, // 3
  0x00, 0x43, 0xC2, 0x00, // 4
  0x00, 0x40, 0x02, 0x00, // 5
  0x00, 0x80, 0x01, 0x00, // 6
  0x00, 0x84, 0x09, 0x00, // 7
  0x00, 0x8C, 0x59, 0x00, // 8
  0x00, 0x80, 0x01, 0x00, // 9
  0x00, 0x84, 0x91, 0x00, // 10
  0x00, 0x47, 0xF2, 0x00, // 11
  0x00, 0x20, 0x04, 0x00, // 12
  0x00, 0x1F, 0xF8, 0x00, // 13
  0x00, 0x00, 0x00, 0x00, // 14
  0x00, 0x00, 0x00, 0x00, // 15
};
